Измерение и учет расхода жидкостей (электромагнитный метод)

Электромагнитный метод измерения

Измерение расхода жидкостей является важнейшей задачей в инженерных системах, промышленности, энергетике и коммунальном хозяйстве. Среди множества методов контроля расхода жидкости особое место занимает электромагнитный метод, отличающийся высокой точностью, надежностью и универсальностью. Благодаря своей конструкции электромагнитные расходомеры активно применяются в самых различных отраслях — от ЖКХ до промышленности.

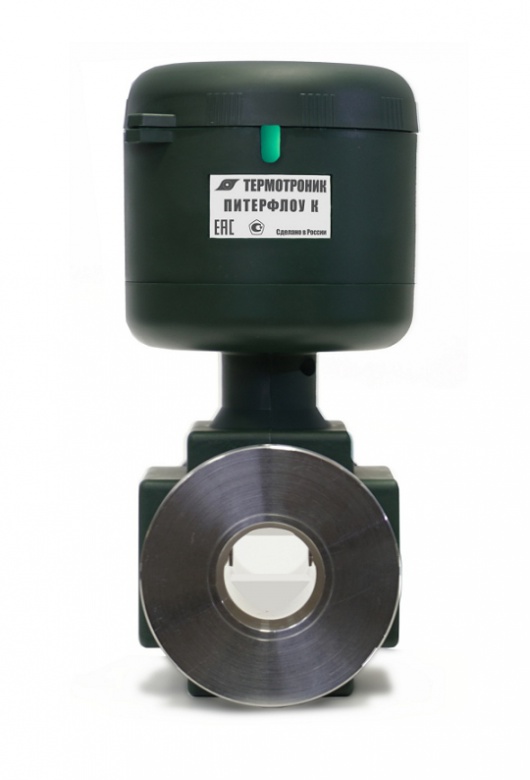

Принцип действия электромагнитного расходомера

В основе работы электромагнитного расходомера лежит закон электромагнитной индукции Фарадея, который гласит: при перемещении проводящей среды в магнитном поле возникает ЭДС (электродвижущая сила), пропорциональная скорости потока. Это означает, что при прохождении жидкости через измерительную зону, созданную двумя электромагнитами, на противоположных стенках трубопровода индуцируется напряжение. Это напряжение улавливается чувствительными электродами и преобразуется в сигнал, соответствующий объемному расходу жидкости.

Главное условие корректной работы устройства — токопроводящая природа измеряемой среды. Электромагнитный расходомер не будет функционировать с неэлектропроводными жидкостями.

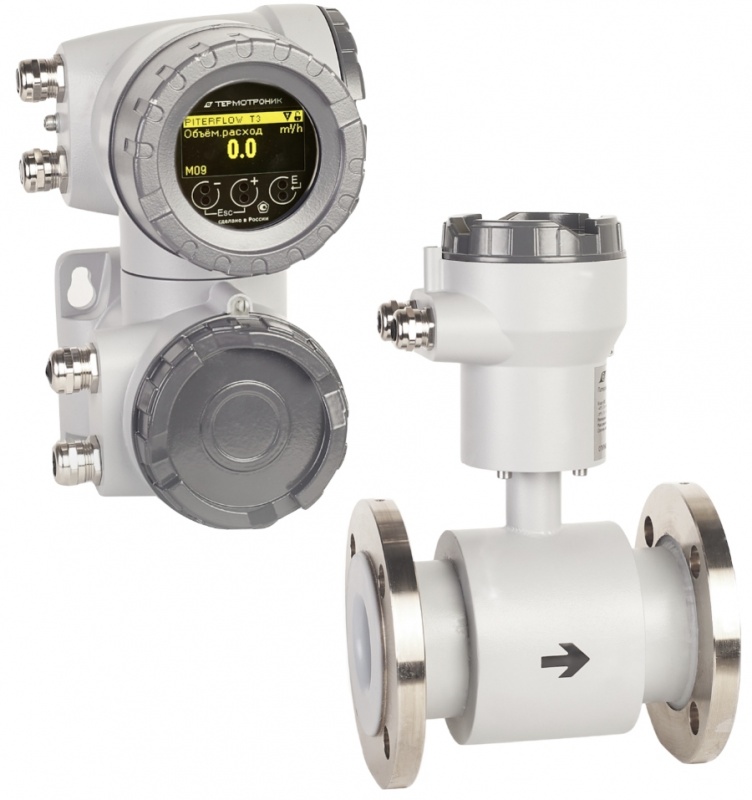

Конструктивные особенности и преимущества

Одним из главных достоинств электромагнитных расходомеров является отсутствие подвижных или выступающих элементов внутри прибора. Это обеспечивает несколько важных преимуществ:
   1.   Отсутствие гидравлических потерь — поток жидкости не замедляется и не искажается при прохождении через прибор;
   2.   Отсутствие зон застоя и накопления загрязнений — конструкция не провоцирует оседание частиц или слоёв в измерительном канале;
   3.   Высокая точность измерений даже при изменении параметров потока — устройство стабильно работает в широком диапазоне расходов и температур;

Сферы применения

Благодаря универсальности и высокой надежности, электромагнитные расходомеры находят применение в самых различных отраслях:

• Жилищно-коммунальное хозяйство: контроль расхода воды и теплоносителя в системах отопления, водоснабжения и водоотведения;
• Энергетика: учет технических жидкостей, теплоносителей и химически активных сред на ТЭЦ, котельных и промышленных объектах;
• Химическая промышленность: измерение агрессивных, вязких и загрязненных растворов, кислот, щелочей и суспензий;
• Биофармацевтика и пищевая промышленность: учет и дозирование компонентов в стерильной среде (молоко, соки, спирты, глюкозные растворы и пр.);
• Металлургия и машиностроение: контроль охлаждающих и технологических жидкостей.

Электромагнитный метод особенно ценен в условиях, где другие технологии (турбинные, ультразвуковые, вихревые) не обеспечивают стабильных показаний из-за наличия примесей, пузырьков газа или колебаний давления.

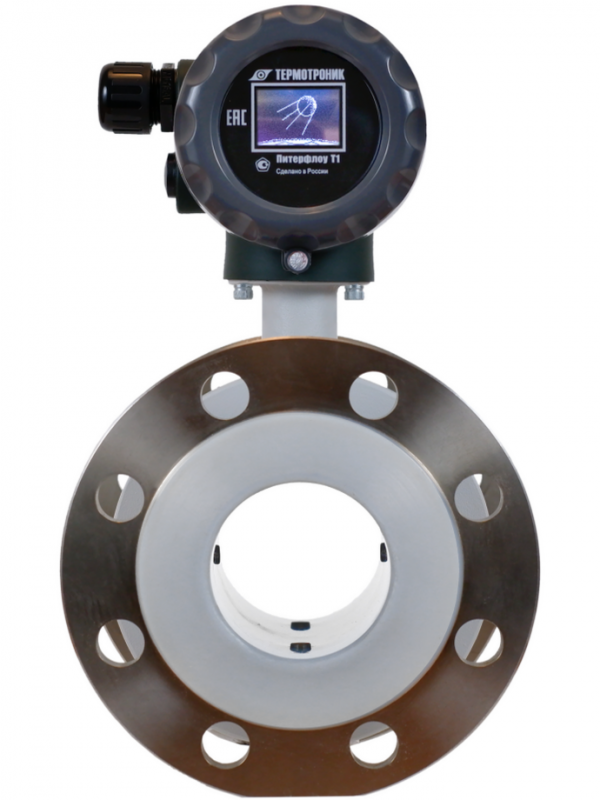

Технические возможности современных расходомеров

Современные модели электромагнитных расходомеров отличаются расширенным функционалом:

• Автоматическая компенсация температурных и электропроводящих отклонений;
• Работа с различными типами выходных сигналов (аналоговый, импульсный, цифровой);
• Передача данных через интерфейсы RS-485, Modbus, Profibus, HART и другие протоколы связи;
• Наличие архивов и журналов событий, регистрирующих аварии, перепады давления, реверсы потока и др.;
• Возможность удаленного мониторинга и настройки через ПО;
• Интеграция в системы диспетчеризации и автоматического управления (АСУ ТП).

Дополнительным плюсом становится компактный корпус, устойчивость к вибрациям, широкий диапазон температур и давления, а также защита от влаги и пыли.

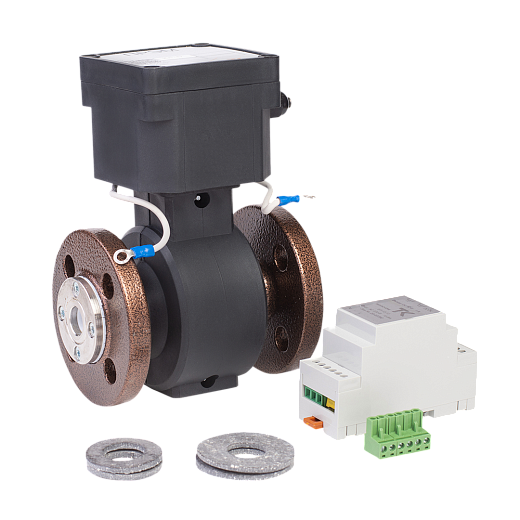

Установка и обслуживание

Монтаж электромагнитного расходомера требует соблюдения определенных условий:

• Участок трубы должен быть прямолинейным до и после места установки (обычно 1–3 диаметров расходомера);
• Внутренняя поверхность трубопровода должна быть устойчивой к измеряемой среде;
• Электродные элементы должны быть выполнены из материалов, устойчивых к коррозии и химическому воздействию.

Что касается обслуживания — современные приборы требуют минимального участия персонала. Их конструкция предотвращает загрязнение, а встроенные системы диагностики заранее уведомляют о необходимости калибровки или замены элемента.

Преимущества перед другими методами

По сравнению с другими методами измерения расхода, электромагнитные расходомеры имеют целый ряд конкурентных преимуществ:

• Безмеханическая конструкция исключает износ деталей;
• Высокая точность (до 0,2% при правильной установке и калибровке);
• Широкий диапазон диаметров труб — от нескольких миллиметров до более метра;
• Подходит для сложных сред — вязких, абразивных, загрязнённых, агрессивных;
• Долговечность — срок службы может превышать 10–15 лет без потери точности.

Заключение

Электромагнитный метод измерения расхода жидкостей — это высокоэффективное, надёжное и универсальное решение, применимое в самых различных отраслях. Он обеспечивает точный учет и контроль жидких сред без вмешательства в поток и без риска загрязнения, что делает его незаменимым в условиях повышенных требований к чистоте, точности и стабильности измерений. Если ваша задача — организовать точный и долговечный учет жидкостей в промышленных или коммунальных условиях, электромагнитный расходомер станет оптимальным выбором.

Основные производители расходомеров на рынке, представлены на нашем официальном сайте Солотерм - партнёре компаний Взлет, Термотроник, Теплоком, Карат.
