К вопросу об измерении давления
Измерение давления является неотъемлемой частью множества технологических процессов в промышленности, энергетике, ЖКХ, на транспорте и в медицинской технике. Давление отражает силу, с которой жидкость, газ или пар воздействует на поверхность, и от точности его измерения зависит надёжность, безопасность и эффективность работы оборудования. Современные системы управления требуют постоянного контроля давления, особенно в условиях высокой температуры, агрессивной среды или подвижного потока.
Виды давления и особенности измерения
В инженерной практике принято различать несколько типов давления:
1. Абсолютное давление — измеряется относительно абсолютного вакуума. Оно включает в себя атмосферное и избыточное давление и используется, например, при работе с газами в вакуумных системах.2. Избыточное давление — определяется как превышение давления в системе над атмосферным. Это наиболее часто используемый тип давления в промышленности, ЖКХ, системах отопления и вентиляции.
3. Вакуумметрическое давление — применяется, когда давление в системе ниже атмосферного, используется при работе с вакуумным оборудованием и в лабораториях.
4. Дифференциальное давление — представляет собой разницу между двумя давлениями. Оно важно при контроле фильтров, дросселирующих устройств, теплообменников и в системах расхода.
Правильное понимание того, какое давление нужно измерять, позволяет выбрать подходящий тип измерительного прибора и избежать ошибок при проектировании и эксплуатации.
Приборы и методы измерения
Существует множество типов приборов, предназначенных для измерения давления. Наиболее распространены:
- Манометры — устройства с механическим или электронным механизмом, предназначенные для визуального контроля избыточного давления. Широко применяются в бытовых и промышленных системах.

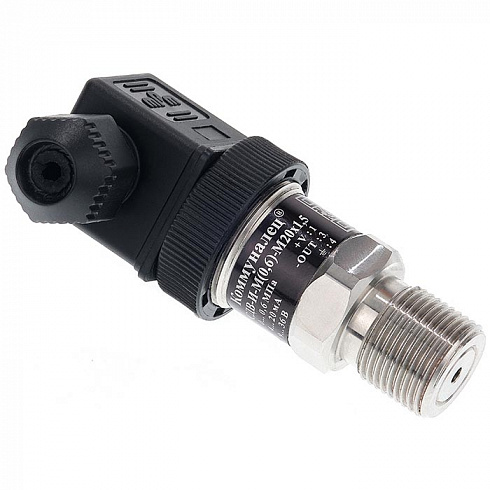

- Преобразователи давления — приборы, которые преобразуют физическое воздействие давления в электрический сигнал. Это позволяет подключать их к системам учета (тепловычислителям), автоматизации (контроллерам) и диспетчеризации.
- Датчики давления — компактные и высокоточные сенсоры, встраиваемые в технологические цепи, работающие в режиме реального времени.
Современные технологии позволяют применять разнообразные принципы измерения давления:
- Мембранные — фиксируют деформацию эластичной мембраны под действием давления.
- Пьезоэлектрические — работают за счёт изменения электрических характеристик кристаллов при сжатии.
- Емкостные — определяют изменения ёмкости между пластинами под действием давления.
- Тензометрические — используют чувствительные элементы, сопротивление которых меняется при деформации, что позволяет точно регистрировать малейшие изменения давления.
Каждая технология имеет свои преимущества и области применения, а выбор подходящего метода зависит от условий эксплуатации: диапазона измерений, температур, химической агрессивности среды, необходимости взрывозащиты и других факторов.
Сферы применения
Измерение давления критически важно в следующих отраслях:
- Промышленность — контроль давления в трубопроводах, котлах, компрессорах, системах подачи газа и пара.
- Энергетика и ЖКХ — мониторинг давления в узлах учета тепла, тепловых пунктах и системах водоснабжения.
- Медицина — использование в приборах для измерения артериального давления, оборудовании интенсивной терапии, а также в системах вентиляции лёгких.
- Автомобилестроение — контроль давления в шинах, двигателях, тормозных и топливных системах.
- Химическая и пищевая промышленность — где необходимы герметичные и стерильные условия, а также работа с агрессивными или чувствительными жидкостями и газами.
Кроме того, датчики давления с цифровыми интерфейсами становятся частью «умных» систем: интернета вещей (IoT), диспетчерских центров, автоматизированных систем управления производством.
Заключение
Измерение давления — ключевой процесс, без которого невозможна надёжная и безопасная эксплуатация оборудования и технологических систем. Развитие технологий позволяет получать точные данные даже в самых сложных условиях эксплуатации. Грамотно подобранные датчики и преобразователи давления позволяют оптимизировать производственные процессы, сократить издержки и повысить общую эффективность. При выборе оборудования следует учитывать не только характеристики давления, но и требования к точности, интерфейсам передачи данных, условиям монтажа и эксплуатации.
