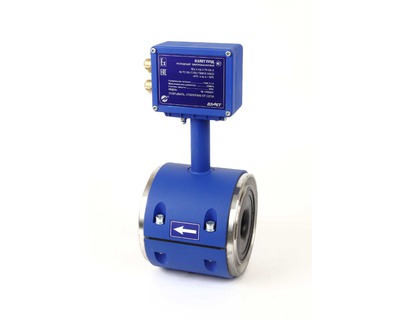

Электромагнитный расходомер для систем поддержания пластового давления (ППД)
Расходомеры серии ППД предназначены для точного измерения среднего объемного расхода и объёма жидкостей в трубопроводах, работающих под высоким давлением. Приборы применяются для учёта пресной и минерализованной оборотной воды, включая возвратные технологические циклы и системы водоснабжения на промышленных объектах.
Карта заказа Исполнения прибора Взлет ППД:
- ППД-113 — исполнение без индикации, предназначенное для стандартных промышленных условий;
- ППД-Ex — модификация для использования во взрывоопасных зонах (взрывозащита по маркировке 1Ex emb II T4 Gb X);
- ППД-213 — версия с жидкокристаллическим индикатором для отображения текущих параметров расхода.
Технические параметры и точность
Измерительный канал выполнен с полной проходимостью, что исключает потери давления на участке установки. Расходомеры рассчитаны на работу при давлении до 25 МПа и температуре окружающей среды от −40 до +50 °C.
Точность измерения зависит от условий эксплуатации:
- при температуре от 0 до +50 °C — относительная погрешность составляет от ±1,0 % до ±2,0 %;
- при температуре от −40 до 0 °C — от ±2,0 % до ±3,0 %.
Функциональные особенности
- Поддержка реверсивного потока — измерение расхода и объема в обоих направлениях (по заказу);
- Специально подобранные конструкционные материалы обеспечивают устойчивость к высоким нагрузкам и химическим воздействиям;
- Устройство совместимо по установочным размерам с вихревыми расходомерами, что облегчает замену или модернизацию узлов учёта;
- Повышенная надежность и средний ресурс на отказ не менее 75 000 часов;
- Средний срок службы — 8 лет, гарантийный срок эксплуатации — 21 месяц.
Вывод информации и интерфейсы
Расходомер ППД выводит информацию:
- на жидкокристаллический дисплей (только у ППД-213);
- через интерфейс RS-485, что обеспечивает интеграцию в системы диспетчеризации и АСУ ТП;
- в виде импульсного сигнала с нормированным весом;
- опционально — через нормированный токовый выход (0–20 мА, 4–20 мА), за исключением исполнения ППД-Ex.
