Расходомер Питерфлоу РС разработан для измерения расхода жидкости в замкнутых системах, где требуется точный контроль потока и возможность интеграции в автоматизированную среду. Он используется на объектах, связанных с теплоснабжением, водоотведением и процессным управлением, и предназначен как для новых установок, так и для модернизации существующего оборудования.
Карта заказа Интерфейсы и функции
Устройство оснащено экраном с подсветкой, на котором отображаются рабочие параметры и информация о текущем расходе. Предусмотрено наличие двух настраиваемых выходов импульсного типа. При необходимости можно подключить внешний блок расширения, который добавляет новые каналы для сигналов, обеспечивает хранение данных с привязкой ко времени и позволяет передавать значения по аналоговому выходу.
Поддерживаются различные способы подключения к внешним системам: через последовательные интерфейсы и сетевые адаптеры. Все каналы сигналов физически изолированы, что исключает воздействие помех и повышает надёжность при работе в сложных условиях.
Конструктивные преимущества
Внутренняя структура рассчитана на прохождение жидкости без изменения давления в потоке. Измерительный канал оптимизирован для работы на низких скоростях: это достигается за счёт применения конфигурации с суженной зоной чувствительности, стабилизирующей поток и увеличивающей точность.
Материал проточной части устойчив к химическому воздействию и механическим загрязнениям. Электронный блок расположен в защищённом модуле с герметичным корпусом. Его можно повернуть для удобства считывания данных и установки. Предусмотрено три фиксированных положения, включая разворот на пол-оборота.
Надёжность и обслуживание
Прибор рассчитан на длительный срок эксплуатации — до восьми лет без замены. Отдельная гарантия предоставляется на корпус в части герметичности и защиты от коррозии. Для упрощения технического обслуживания реализована автоматическая проверка корректности установки и чистоты электродов. Доступ к управлению ограничен встроенными средствами защиты.
Точность измерений
Погрешность измерений не превышает четверти процента, а при низких скоростях учитывается также погрешность в абсолютном значении (до 1 мм/с). Прибор сохраняет точность при нестабильной гидравлике, в том числе на начальных участках после поворотов и соединений.
Градация классов точности
В зависимости от условий эксплуатации и скорости потока прибор классифицируется по уровням точности, где допустимая погрешность варьируется от 1 до 5 процентов. Эта система позволяет применять устройство как в высокоточных системах, так и на объектах с колеблющимся расходом.

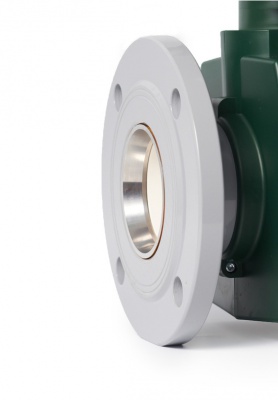

Установка и совместимость
Монтаж осуществляется с использованием штатных присоединительных элементов, подходящих для труб различного диаметра. Система адаптирована для применения в компактных условиях и может быть установлена с минимальными прямыми участками до и после прибора.
Расходомеры серии «L»
Для стабильной работы на низких расходах электромагнитные расходомеры должны иметь особенную конструкцию.«ТЕРМОТРОНИК» выпускает такие электромагнитные расходомеры под наименованием Питерфлоу «L-серии».
|
Падение давления на расходомерах Питерфлоу «L-серии»
более 5м/сек, с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности. Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту. |
Интерфейс USB-LIN
 Для работы интерфейса требуется установка драйвера. |
|
Коммуникационные адаптеры (LIN-интерфейc)
|
|
|
Адаптер RS-232
|
Адаптер RS-485
|
Адаптер Ethernet
|
