Кран шаровой регулирующий 682 приварной Temper

Заказать звонок специалиста

Описание

Характеристики

Тип присоединения:

приварной/приварной

Регулирующие шаровые краны TEMPER предназначены для регулирования (балансирования) потока рабочей среды в системах теплоснабжения, хладоснабжения и вентиляционных систем. Шар имеет специальное проходное сечение, а кран оснащен шкалой со значениями. Регулирование осуществляется поворотом рукоятки с указателем. Выбранное положение рукоятки фиксируется с помощью болта и гайки-бабочки.

Два варианта исполнения:

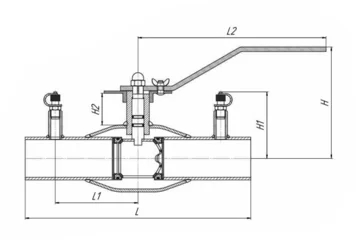

1) С измерительными ниппелями (см. рисунок ниже).Измерение расхода и перепада давления в системе возможно с помощью расходомера.

2) Без измерительных ниппелей. Настройка расхода осуществляется только при помощи рукоятки с указателем.

Технические характеристики:

Артикул	DN	PN	L	L1	L2	H	H1	H2	D	D1	D2	S	Вес без нипп	Вес с нипп
68220020	20	40	200	154,8	65	72,6	13,6	52,4	42	27	15	2,8	0,91	1,01
68220025	25	40	230	154,8	65	74,6	12,6	55,8	48	32	18	3,2	1,21	1,3
68220032	32	40	230	154,8	80	79	12,5	12,5	57	42	24	3,2	1,5	1,59
68220040	40	40	250	248	90	128,5	31,5	31,5	60	48	30	3,5	2,23	2,32
68220050	50	40	270	248	110	130	25	67,5	76	57	40	3,5	2,6	2,69
68220065	65	25	280	248	120	134,5	23	77	89	76	48	3,5	3,45	3,54
68220080	80	25	280	274,7	115	163	37,5	118,5	114	89	63	4	4,91	5,11
68220100	100	25	300	274,7	125	170	35	128	133	108	75	5	6,69	6,88
68220125	125	25	330	526	135	184	56,05	140,5	180	133	100	5	13,79	13,98
68220150	150	25	360	526	150	195,5	48	153,5	219	159	125	6	18,92	19,11
68220200	200	25	430	526	185	221	46,5	183,5	273	219	148	8	33,27	33,45
68220250	250	25	510	-	-	329	61,8	-	351	273	200	8	71,22	-
68220300	300	25	730	-	-	414	101	-	426	325	240	10	122,65	-
